Descripción del producto
General de la válvula de compuerta
La válvula de compuerta se usa ampliamente en sistemas de manejo de fluidos para el control de flujo. Las válvulas de compuerta se llaman así porque la parte que se detiene o permite que el flujo a través de la válvula actúa un poco como la abertura o el cierre de una puerta y se llama, adecuadamente, la puerta. La puerta suele ser en forma de cuña. Cuando la válvula está abierta, la puerta está completamente dibujada en la válvula, dejando una abertura para fluir a través de la válvula del mismo tamaño que la tubería en la que se instala la válvula. Por lo tanto, hay poca caída de presión o restricción de flujo a través de la válvula. La válvula de compuerta tiene dos tipos, tipo de vástago de levantamiento y tipo de vástago no elevado.

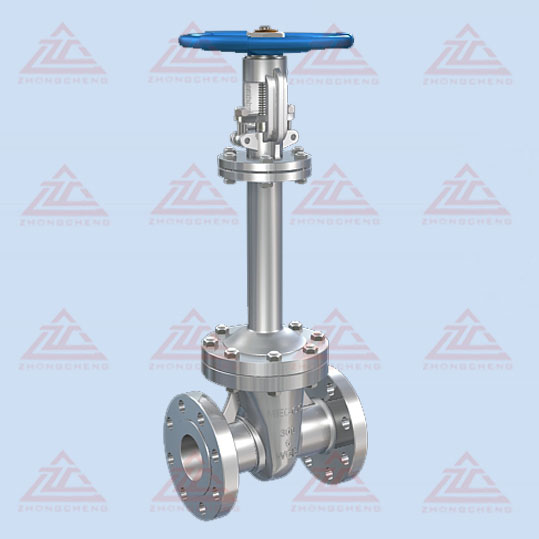

Serie de válvula de compuerta de brida de acero forjada: válvula de compuerta
Se utilizan válvulas de acero forjado en refinación de aceite y otras aplicaciones industriales donde se requiere material de acero forjado. Las altas presiones y temperaturas están involucradas y el tamaño de la línea generalmente es inferior a 2-1 / 2 \". Otros factores también podrían favorecer la selección de acero forjado, como los requisitos del sistema para la tubería de soldadura de socket y la compatibilidad de los medios.
Lista de materiales | ||||||||||||||
Artículo | Nombre de la parte | CS a ASTM | En cuanto a astm | Ss a astm | ||||||||||
Tipo A105 | Tipo F22 | Tipo F304 (L) | Tipo F316 (L) | |||||||||||
1 | Cuerpo | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) | |||||||||
2 | Seat | A276 420 | A276 304 | A276 304 (L) | A276 316 (L) | |||||||||
3 | Cuña | A276 410 y 430 | A182 F304 | A182 F304 (L) | A182 F316 (L) | |||||||||
4 | Madre | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) | |||||||||
5 | Empaquetadura | SS + FLEXIBLE GRAFITY | 316 + PTFE | |||||||||||
6 | Capó | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) | |||||||||
7 | Tornillo | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |||||||||
8 | Alfiler | A276 420 | A276 304 | |||||||||||
9 | Glándula | A276 410 | A182 F304 (L) | A182 F316 (L) | ||||||||||
10 | EyeBolt de la glándula | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |||||||||
11 | Brida de la glándula | A105 | A182 F11 | A182 F304 (L) | A182 F316 (L) | |||||||||
12 | Nuez | A194 2H | A194 4 | A194 8 | A194 8M | |||||||||
13 | Tuerca de yugo | A276 410 | ||||||||||||
14 | Tuerca de bloqueo | A194 2H | A194 4 | A194 8 | A194 8M | |||||||||
15 | Placa de nombre | Ss | ||||||||||||
16 | Rueda de rueda | A197 | ||||||||||||
17 | Junta de rodamiento | A473 431 | ||||||||||||
18 | Embalaje | Grafito flexible | Ptfe | |||||||||||
Medio adecuado | W.o.g, etc. | W.o.g, etc. | Ácido nítrico, ácido acético, etc. | |||||||||||
Temperatura adecuada | -29 ~ ~ 425 ℃ | -29 ℃ ~ 550 ℃ | -29 ℃ ~ 180 ℃ | |||||||||||
Nota: Otro material está disponible bajo petición. | ||||||||||||||
CS = acero al carbono; como = acero de aleación; SS = acero inoxidable; | ||||||||||||||
Tamaño (mm) y peso (kg) | ||||||||||||||
NPS | Presión | 1/2 \" | 3/4 \" | 1 \" | 1 1/4 \" | 1 1/2 \" | 2 \" | |||||||
L (rf) | 150lb | 108 | 117 | 127 | 140 | 165 | 203 | |||||||
L1 (bw) | 300lb | 140 | 152 | 165 | 178 | 190 | 216 | |||||||
600lb | 165 | 190 | 216 | 229 | 241 | 292 | ||||||||
H | 150lb ~ 300lb | 158 | 169 | 197 | 236 | 246 | 283 | |||||||
600lb | 169 | 197 | 236 | 246 | 283 | 320 | ||||||||
W | 100 | 100 | 125 | 160 | 160 | 180 | ||||||||
Peso | 150lb | Rtj | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 | ||||||
Bw | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | ||||||||
300lb | Rtj | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | |||||||
Bw | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | ||||||||
600lb | Rtj | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 28.3 | |||||||
Bw | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 | ||||||||
Válvula de compuerta de brida de acero forjada 900lb ~ Lista de materiales de 1500LB | |||||||||||||||
Artículo | Nombre de la parte | CS a ASTM | En cuanto a astm | Ss a astm | |||||||||||
Tipo A105 | Tipo F22 | Tipo F304 (L) | Tipo F316 (L) | ||||||||||||
1 | Cuerpo | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) | ||||||||||
2 | Seat | A276 420 | A276 304 | A276 304 (L) | A276 316 (L) | ||||||||||
3 | Cuña | A276 410 y 430 | A182 F304 | A182 F304 (L) | A182 F316 (L) | ||||||||||
4 | Madre | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) | ||||||||||
5 | Empaquetadura | SS + GRAFITY | Ss + ptfe | ||||||||||||
6 | Capó | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) | ||||||||||
7 | Tornillo | A193 B7 | A193 B16 | A193 B8 | A193 B8M | ||||||||||
8 | Alfiler | A276 420 | A276 304 | ||||||||||||
9 | Glándula | A276 410 | A182 F304 (L) | A182 F316 (L) | |||||||||||
10 | EyeBolt de la glándula | A193 B7 | A193 B16 | A193 B8 | A193 B8M | ||||||||||
11 | Brida de la glándula | A105 | A182 F11 | A182 F304 (L) | A182 F316 (L) | ||||||||||
12 | Nuez | A194 2H | A194 4 | A194 8 | A194 8M | ||||||||||
13 | Tuerca de yugo | A276 420 | |||||||||||||
14 | Tuerca de bloqueo | A194 2H | A194 4 | A194 8 | A194 8M | ||||||||||
15 | Placa de nombre | Ss | |||||||||||||
16 | Vanwheel | A197 | |||||||||||||
17 | Junta de rodamiento | A473 431 | |||||||||||||
18 | Embalaje | Grafito flexible | Ptfe | ||||||||||||
Medio adecuado | W.o.g, etc. | W.o.g, etc. | Ácido nítrico, ácido acético, etc. | ||||||||||||
Temperatura adecuada | -29 ~ ~ 425 ℃ | -29 ℃ ~ 550 ℃ | -29 ℃ ~ 180 ℃ | ||||||||||||
Nota: Otro material está disponible bajo petición. | |||||||||||||||
CS = acero al carbono; como = acero de aleación; SS = acero inoxidable; | |||||||||||||||
Tamaño (mm) y peso (kg) | |||||||||||||||
NPS | 1/2 \" | 3/4 \" | 1 \" | 11/2 \" | 11/4 \" | 2 \" | |||||||||
L (rtj) | 900lb ~ 1500lb | 216 | 229 | 254 | 279 | 305 | 371 | ||||||||
L1 (bw) | 900lb ~ 1500lb | 216 | 229 | 254 | 279 | 305 | 368 | ||||||||
H (abierto) | 197 | 197 | 236 | 246 | 283 | 330 | |||||||||
W | 125 | 125 | 160 | 160 | 180 | 200 | |||||||||
Peso | Rtj | 7.2 | 11.5 | 15.6 | 16.2 | 22.6 | 32.8 | ||||||||
Bw | 5.2 | 9.3 | 12.4 | 13.8 | 18.9 | 27.5 | |||||||||
