Descripción del producto
▀ Clase 800 ~ 1500 Serie de válvula de bola de acero forjada:Válvula de bola
Class800 ~ 1500 Válvula de bola de acero forjado
Cumplimiento de los estándares
1. Diseño y fabricación conforme a BS5351 MSS SP-118;
2. Los extremos de la conexión se ajustan a:
1) Los extremos soldados de Scoket se ajustan a ANSI B16.11; JB / T1751
2) Los extremos de los tornillos se ajustan a ANSI B1.20.1; JB / T7306
3) Los extremos soldados por las partes se ajustan a ANSI B16.25; JB / T12224
4) Los extremos bridados se ajustan a ANSI B16.5; JB79
3. Prueba e inspección conforme a: API 598; GB / T13927; JB / T9092
4. Características de la estructura: Bonnet atornillado; tres piezas;
5. Los materiales se ajustan a ANSI / ASTM;
6. Materiales principales: A105; LF2; F5; F11; F22; 304 (l); 316 (L); F347;
F321; F51; Monel; 20Alloy.

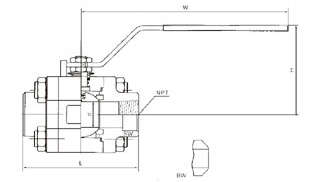

Dimensiones principales
Clase | F.P | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1-1 / 4 | 1-1 / 2 | 2 | |
800-1500lb | L1 | 92 | 92 | 92 | 111 | 127 | 140 | 152 | 152 | |
W | 108 | 108 | 108 | 146 | 178 | 178 | 200 | 200 | ||
H | 51 | 51 | 51 | 108 | 81 | 85 | 105 | 105 | ||
d | CL800 | 6 | 9 | 13 | 18 | 23 | 28 | 35 | 49 | |
CL1500 | 6 | 9 | 13 | 19 | 25 | 32 | 38 | 49 | ||
Peso (kg) | 2.3 | 2.4 | 2.5 | 3.4 | 5.4 | 6.4 | 11 | 13 | ||
2.3 | 2.4 | 2.5 | 3.7 | 5.8 | 6.8 | 11.5 | 13.7 | |||
